Kỹ thuật nối ống luồn dây điện sợi thủy tinh để kết nối mượt mà

Các kỹ thuật nối ống luồn dây điện khác nhau tùy theo loại ống, mỗi phương pháp mang lại lợi ích riêng dựa trên nhu cầu ứng dụng. Dưới đây là tổng quan về các phương pháp khuyến cáo để nối ống luồn dây điện sợi thủy tinh của Công ty Champion Fiberglass (Mỹ).

Các kỹ thuật nối ống luồn dây điện khác nhau tùy theo loại ống (Ảnh st)

Các kỹ thuật nối ống luồn dây điện khác nhau tùy theo loại ống và mỗi phương pháp lại có những lợi ích riêng dựa trên các nhu cầu ứng dụng. Dưới đây là tổng quan về các phương pháp khuyến cáo để nối ống luồn dây điện sợi thủy tinh:

Ống nhãn hiệu Champion Duct®

Ống nhãn hiệu Champion Duct® giúp lắp đặt dễ dàng với khả năng chống cháy, chống ăn mòn và chịu va đập cao, thích hợp cho các ứng dụng chôn ngầm dưới đất, bọc trong bê tông và lắp đặt dưới cầu. Dưới đây là bảng thống kê phân tích các tùy chọn kết nối sẵn có:

Mối nối giao thoa (Interference Joint)

Lý tưởng đối với việc bọc bê tông ngầm dưới đất, phương pháp này tạo kết nối bền vững lâu dài với các đặc điểm sau:

• Thiết kế: Đầu loe và đầu nong có ren kiểu buttress; đầu loe có ren cái để ghép nối.
• Lợi ích: Ren côn giúp lắp ráp nhanh chóng, đơn giản mà không cần keo epoxy; tạo mối nối kín với bê tông (không kín nước), có khả năng chịu lực kéo lên đến 450kg (không cần keo dán).
• Kích cỡ có sẵn: IPS (đường kính 5 – 20cm) và ID (đường kính trong 5 – 15cm).
• Ứng dụng bổ sung và cân nhắc: Mối nối giao thoa này có thể dùng cho các công trình lắp đặt trên mặt đất khi nối các đoạn ống bằng keo epoxy để tạo mối ghép kín.

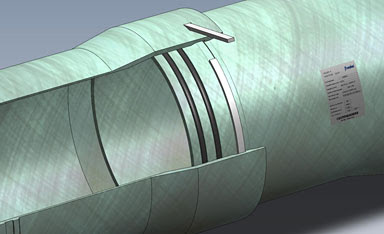

Mối nối dạng gioăng (Gasket Joint) (Ba lớp gioăng kín)

Phù hợp nhất đối với chôn trực tiếp và chôn chìm trong bê tông ngầm dưới đất, mối nối gioăng đảm bảo độ khít chắc chắn với các đặc điểm sau:

• Thiết kế: Đầu nong và đầu loe với một vòng đệm ba lớp đặt cố định trong rãnh với mối nối giao thoa.
• Lợi ích: Kín nước, kín bê tông, khả năng chịu lực kéo lên đến 900kg; không cần ren vẫn có thể chịu lực kéo 225kg.
• Kích thước có sẵn: IPS 2 – 20cm và ID 5 – 15cm.

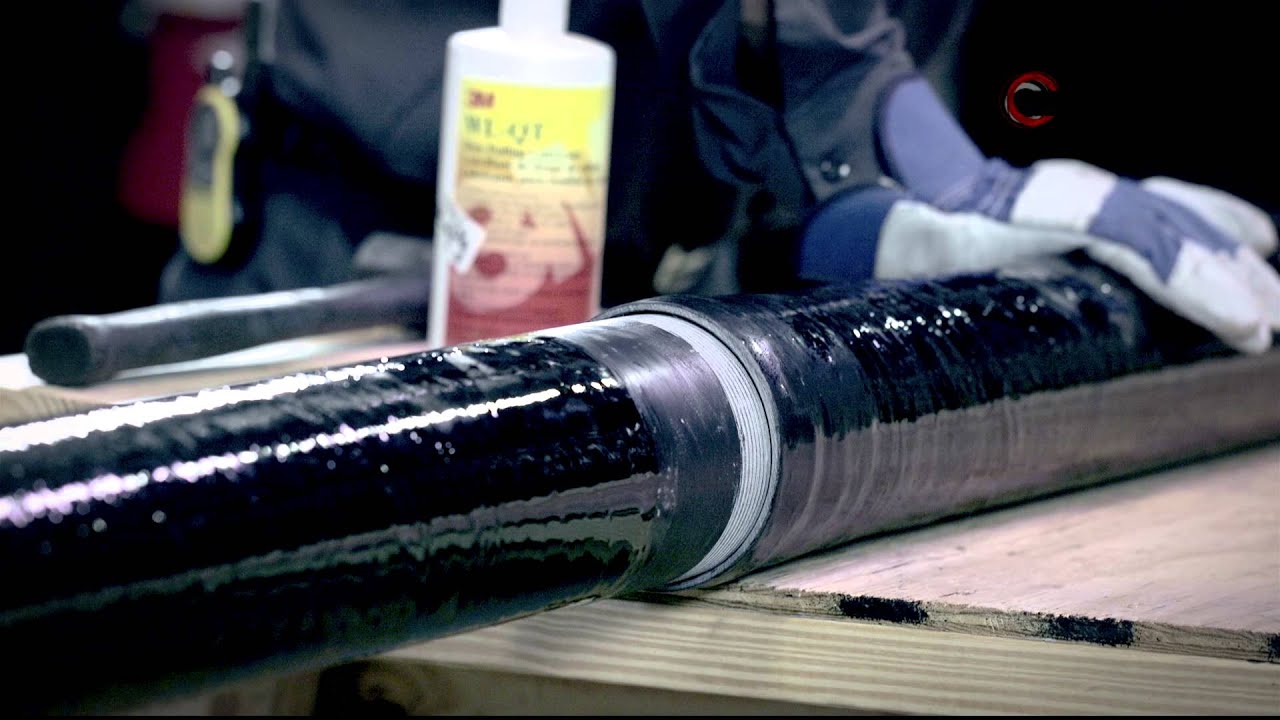

Mối nối khóa chặt (Tight Lock Joint)

Mối nối vĩnh viễn này sử dụng keo epoxy Champion Mix® để tạo kết nối bền chắc, kín nước cho cả ứng dụng trên mặt đất và ngầm dưới đất:

• Thiết kế: Keo dán epoxy được bôi vào đầu nong và luồn vào đầu loe để tạo thành mối nối kín chặt.
• Lợi ích: Kết nối chắc chắn, kín nước.
• Kích thước có sẵn: IPS và ID từ 5cm trở lên, có sẵn trong các loại nhựa epoxy SW, MW và HW.

Champion loại Haz Duct® XW

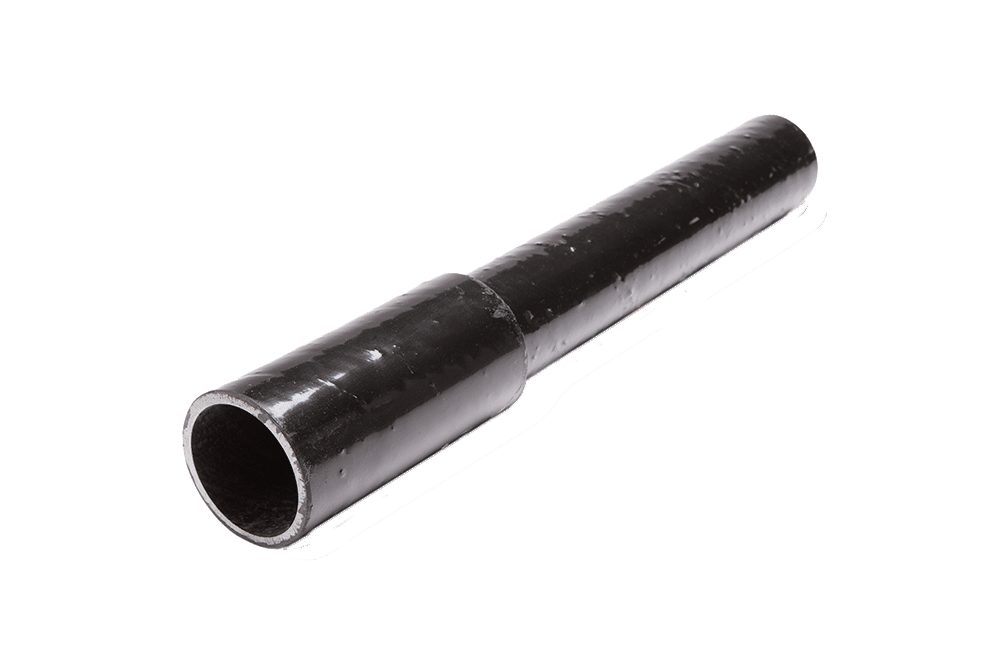

Mối nối dạng cắm thẳng (Straight Socket Joint)

Mối nối dạng cắm thẳng linh hoạt, phù hợp với nhiều ứng dụng khác nhau và tương thích với các ống Champion Duct SW, MW và HW.

• Thiết kế: Đầu loe và đầu nong, trong đó đầu nong dễ dàng trượt vào đầu loe.
• Lợi ích: Khả năng chịu lực kéo cao, kín bê tông và kín nước khi sử dụng keo epoxy Champion Mix®.
• Kích thước có sẵn: IPS 2-3,8cm, ID 20-30cm và các ông luồn XW (tất cả các đường kính)
• Ứng dụng: Thích hợp cho các công trình lắp đặt ngầm dưới đất, chôn trực tiếp, bọc trong bê tông, kết nối kín nước và lắp đặt dưới cầu hoặc trên mặt đất.

Biên dịch: Bùi Thị Thu Hường

Theo “ecmag”, tháng 12/2024
